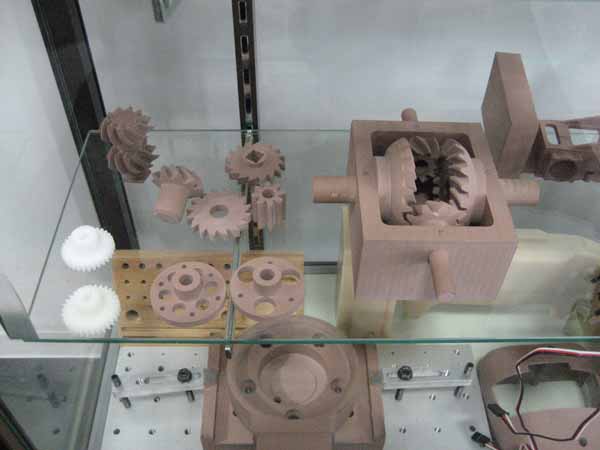

| 製作成品 |
| |
|
|
| |
|
|
| |
|
|
|
|
 |
|
|
| MDX-40A使用SRP(Subtractive
Rapid Prototyping)技術,讓你可以快速且容易的製作出高品質的樣品模型，縮短產品製作的週期。 |
|
 |
|
|
|
|
|
|
|
|

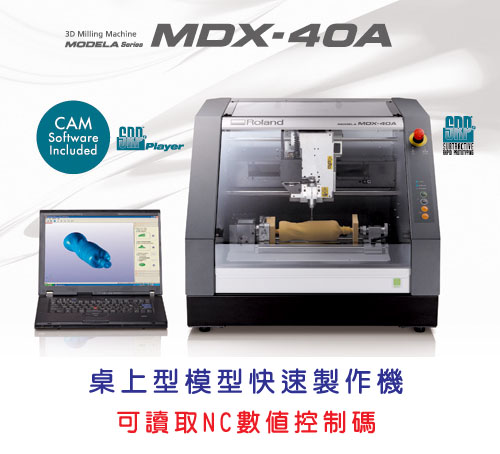

高速的性能及大的工作檯面，可直接讀取NC數值控制碼
|
|
MDX-40A配備一個100W的無碳刷主軸馬達及0.01mm/step的軟體精度,可快速製作出高品質樣品模型，為了可以在多種材質上製作出最好的品質，MDX-40A可調整主軸馬達的轉速從4,500到15,000rpm，可接受多樣材質如：ABS、壓克力、PC樹脂、電木、石膏、發泡塑膠和模型蠟。
|
|
MDX-40A提供305mm(X)x305mm(Y) x 105mm(Z) 的工作檯面，最適合中型加工使用。 |
|
另外MDX-40A可直接讀取NC數值控制碼,軟體精度可達0.001mm/step,非常適合專業及教育應用。
|
| |
 |
| |
|
VPanel控制面板 |
|
MDX -
40A使用全新的VPanel控制面板，可以輕鬆控制X、Y、Z軸的移動及切削位置設置。使用VPanel控制面板，您可以垂直、水平或對角方向移動刀具，可以有效率的移動刀具到所需位置。還可以調整移動速度使切削位置設置更快速容易。依據材質的特性還可以調節切削進給速度及主軸旋轉速度。
|
|
 |
|
|
| |
|
|
|
|
第四軸～旋轉軸(選購品)
|
|
|
MDX-40A使用全新的旋轉軸單元，支援的材料尺寸直徑可達120mm,長度可達270mm,是舊型的4倍,不需人工反面即可做到兩面和四面的加工，當一面完成加工旋轉軸會自動旋轉到下一個加工面直到全部加工完成，一方面可節省手動換面的時間，二方面可降低手動換面所產生的誤差
。
|
|
 |
|
|
|
|
支援逆向工程～掃描探針單元 (選購品)
|
|
MDX系列產品非常適合逆向工程，開始設計以前，你能使用 MDX-40A 掃描
現有的零件及得到零件的數位資料，再由3D CAD/CG軟體進行細節修改,可節省軟體設計的時間，由於精密的 Roland Active Piezo Sensor
(R.A.P.S.) 技術，MDX-40A能掃描的物體種類很廣，包括 柔軟的物體如黏土及水果等，傳統的接觸式掃描器無法做到，它甚至能掃描玻璃或壓克力 - 傳統的光學掃描器因為光線會穿透材質而無法掃描的。
|
|
 |
| 以Dr. Picza3 掃描軟體來控制流程，獲得的資料可以輸出多種的格式，包括 DXF、STL 和 3DMF，由於也能輸出點資料的 ASCII 檔案( X、Y、Z
軸的文字資料)，能簡單使用在你的專用軟體中。
|
| |
|
|
|
支援工業用的各種3D
CAD/CG軟體 |
 |
 |
 |
| 3D Studio Max |
VectorWork |
SolidWork |
|
| |
 |
 |
|
LightWave |
Rhinoceros |
|
|
|
隨機附贈全新的加工軟體 |
|
Roland SRP Player |
|

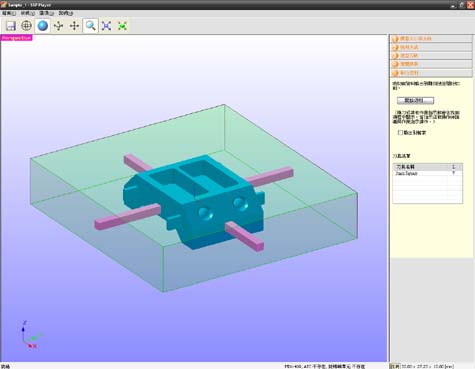

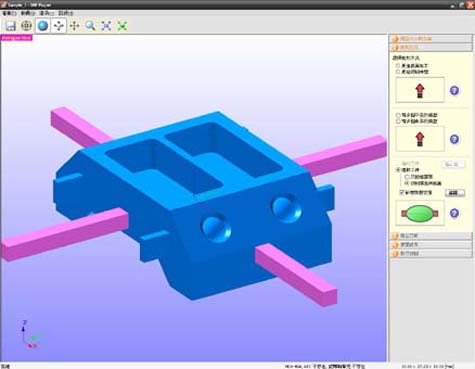

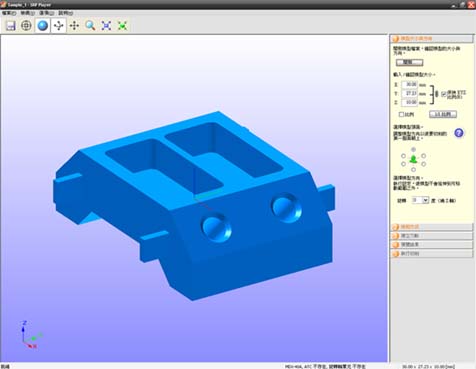

Roland MDX-40A搭配全新SRP Player 軟體，簡單的輸入五組必要的資訊設定， SRP Player 軟體會依據使用的刀具自動決定最佳的加工參數以產生最佳化的刀軌。為避免成本及時間的浪費，SRP Player 軟體允許您每一次加工前先在螢幕預覽雕刻的結果。
SRP Player 軟體支援檔案格式有 IGES、STL、DXF及3DM ( Rhnio )，相容於 Windows XP / Vista / 7 / 8 / 10。
|
|
主要功能如下：
|
|
模型的大小及方向：可等比例或不等比例縮放模型的大小及設定加工方向
|
 |
|
|
銑削方式：可設定一面或兩面加工,兩面加工時可在模型上建立支撐架
|
 |
|
|

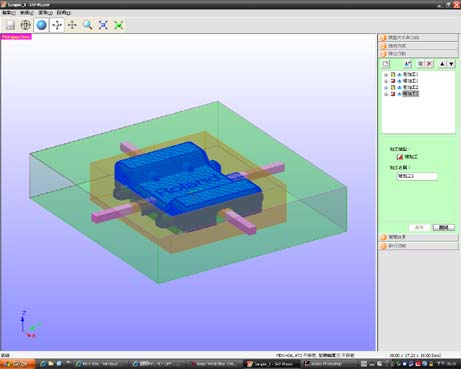

建立刀軌：依據選擇加工的刀具種類自動建立刀軌並可顯示建立的刀軌
|
 |
|
|

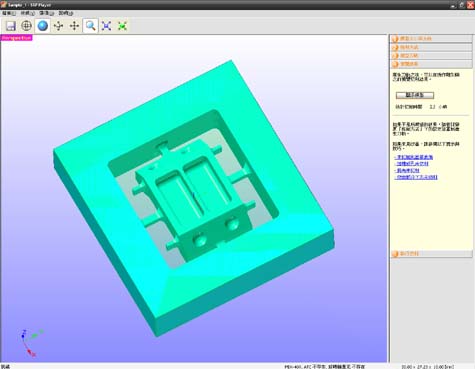

預覽結果:：可以預覽完成加工的結果及估計製作所需要的時間，可避免實際加工時產生錯誤，節省時間及材料的損耗
。
|
 |
|
|
執行切削：將切削資料送到MDX-40A開始加工 |
 |
|
|
 |
|
| Model |
MDX-40A |
| 可接受的材質 |
樹脂類材質, 例如ABS、PC、壓克力、 代木等,
不支援金屬類材質
|
| 工作範圍 |
305 (X) x 305 (Y) x 105 (Z) mm |
| 主軸端到平台的距離 |
最大 123 mm |
| 工作檯面 |
305 (W) x 305 (D) mm |
|
物件載重
|
4 kg |
|
XYZ軸驅動馬達
|
步進馬達 |
| 進給率 |
XY軸: 7 到 3,000 mm/分鐘
Z-軸: 7 到 1,800 mm/分鐘
* 7 到 60 mm/分鐘的每步進給率為 2 mm/分鐘
* 60 到 3,000 mm/分鐘的每步進給率為60 mm/分鐘
|
| 軟體精度 |
NC-code: 0.001mm/step
RML-1:
0.01 mm/step |
| 機器精度 |
0.002 mm/step (micro-step
control) |
| 主軸馬達 |
直流無碳刷馬達, 最大輸出值 100W |
| 主軸轉速 |
4,500 到 15,000 rpm |
| 刀具夾頭 |
筒夾 |
| 傳輸介面 |
USB*1 (相容1.1版) |
| 控制語言 |
NC-code, RML-1 |
| 電源供應 |
AC 100～240伏特 ±10%,2.1 A／ 50/60 Hz
|
| 電源功率 |
約 210 W |
| 噪音值 |
待機：低於 42 dB (A)
無負載運轉：低於56 dB (A)
(符合 ISO7779 標準) |
| 外觀尺寸 |
669 (W) x 760 (D) x 554 (H) mm |
| 重量 |
65 kg |
| 操作環境 |
溫度: 5 to 40°C (41 to 104°F)
|
|
溼度: 35 to 80% (無水氣凝結)
|
|
非導電性污染等級：2 (符合IEC 60664-1標準)
|
|

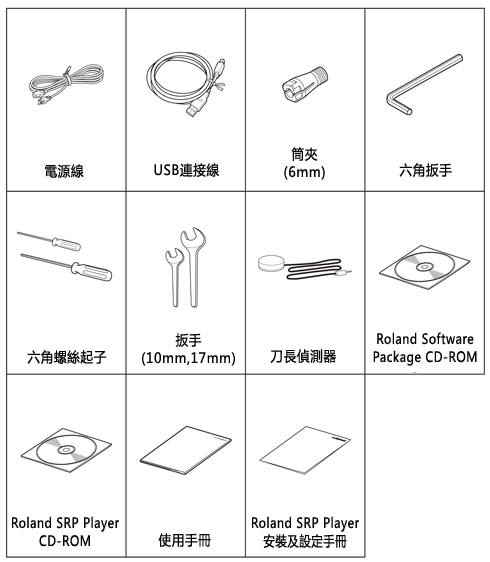

附件
|
|
| 系統要求 |
| 作業系統 |
Windows XP/ Vista
/ 7 / 8 / 10 |
| CPU |
建議Pentium® 4, 2.4GHz 或以上 |
| RAM |
建議1GB 或以上(Windows Vista® 建議2GB)
|
| 顯示器設定 |
建議1024 x 768 及16-bit 以上
|
| 硬碟可用空間 |
72MB以上
|
| 光碟機 |
CD-ROM或DVD-ROM |
|
| |
 |
| |
| 旋轉軸單元 (ZCL-40A)
|
 |
|
最大旋轉角度
|
-99999.999 度至+99999.999 度
|
| 工作範圍 |
271 (X) x 305 (Y) x 68 (Z) mm |
|
最大承載工件尺寸
|
以旋轉軸中心半徑60 mm範圍內 x 270 mm(長)*3 |
|
工件夾鉗能夾住的最大尺寸
|
厚度：10 到 45 mm
直徑：20 到 50
mm |
|
工件載重
|
1 公斤 (含夾鉗) |
| 進給率 |
最大 11.79 rpm |
| 軟體精度 |
0.001 度
|
| 機器精度 |
0.005625 度/step
|
| 外觀尺寸 |
470 (W) x 286 (D) x 115 (H) mm |
| 重量 |
7.5 公斤
|
|

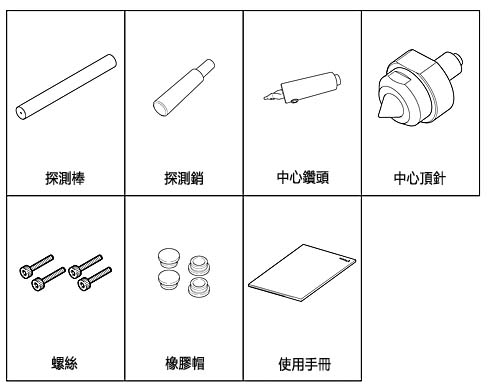

附件
|
 |
| 3D 掃描探針單元
(ZSC-1) |
 |
|
最大掃描範圍
|
305 (X) x 305 (Y) x 60 (Z) mm |
| 掃描探針頭到工作平台距離 |
最大 92.4 mm |
| 工作平台載重 |
最大 4 kg |
| 掃描探針 |
類型 |
Roland Active Piezo Sensor (RAPS) |
| 掃描探針長度 |
60 mm |
|
掃描探針頭半徑
|
0.08 mm |
| 掃描方式 |
接觸式 |
|
掃描精度
|
X/Y-軸方向：0.05 mm ～ 5.00 mm
Z-軸方向：0.025 mm |
|
掃描速度
|
4 ～15 mm/sec.
|
| 名稱 |
型號
|
說明
|
| 端銑刀 |
ZHS-100 |
High speed steel dia 1 3(l) x 6(d) x 50(L) x 2NT |
| ZHS-200 |
High speed steel dia 2 6(l) x 6(d) x 50(L) x 2NT |
| ZHS-300 |
High speed steel dia 3 10(l) x 6(d) x 50(L) x 2NT |
| ZHS-400 |
High speed steel dia 4 12(l) x 6(d) x 50(L) x 2NT |
| ZHS-500 |
High speed steel dia 5 15(l) x 6(d) x 55(L) x 2NT |
| ZHS-600 |
High speed steel dia 6 15(l) x 6(d) x 55(L) x 2NT |
| ZHS-3015 |
High speed steel dia 3 15(l) x 6(d) x 50(L) x 2NT, including 2 pcs. |
| 球刀 |
ZCB-150 |
Cemented carbide R1.5 25(l) x 2.4(Lc) x 6(d) x 65(L) x 2NT |
| ZCB-200 |
Cemented carbide R2.0 25(l) x 3.2(Lc) x 6(d) x 70(L) x 2NT |
| ZCB-300 |
Cemented carbide R3.0 30(l) x 4.8(Lc) x 6(d) x 80(L) x 2NT |
| 刀具夾頭 |
ZC-23 |
dia 3mm, dia 4mm, dia 5mm, dia 6mm 各一個 |
| ZC-23-3 |
dia 3mm |
| ZC-23-4 |
dia 4mm |
| ZC-23-6 |
dia 6mm |
| ZC-23-3175 |
dia 3.175mm |
| ZC-23-6.35 |
dia 6.35mm |
單位：mm dia. = 刀刃直徑, R = 刀刃半徑, Lc=切削長度, l = 刀刃長度,
d = 刀柄直徑, L = 刀具長度, NT = 刀刃數量
|
名稱
|
型號
|
說明
|
|
Engraving cutters
(for plastic)
|
ZEC-A4013 |
Cemented carbide dia 4.36 x 165(L) x 0.127(W)*4 |
| ZEC-A4025 |
Cemented carbide dia 4.36 x 165(L) x 0.254(W)*4 |
| ZEC-A4051 |
Cemented carbide dia 4.36 x 165(L) x 0.508(W)*4 |
| ZEC-A4076 |
Cemented carbide dia 4.36 x 165(L) x 0.762(W)*4 |
| ZEC-100 |
Cemented carbide dia 6 x 50(L) x 0.225(W)*5 |
| Engraving cutters, quarter round (for plastic) |
ZEC-A4013-QR |
Cemented carbide dia 4.36 x 165(L) x 0.13(W)*4 |
ZEC-A4025-QR
|
Cemented carbide dia 4.36 x 165(L) x 0.25(W)*4 |
| Engraving cutters, parallel (for plastic) |
ZEC-A4150 |
Cemented carbide dia 4.36 x 165(L) x 1.52(W)*4 |
| ZEC-A4190 |
Cemented carbide dia 4.36 x 165(L) x 1.91(W)*4 |
| ZEC-A4230 |
Cemented carbide dia 4.36 x 165(L) x 2.29(W)*4 |
| ZEC-A4320 |
Cemented carbide dia 4.36 x 165(L) x 3.175(W)*4 |
| ZEC-A4380 |
Cemented carbide dia 4.36 x 165(L) x 3.81(W)*4 |
| ZEC-A4430 |
Cemented carbide dia 4.36 x 165(L) x 4.34(W)*4 |
|
固定夾頭
|
ZC-E436 |
dia 4.36 mm |
| 加強粘著紙-固定材料用 |
AS-10 |
210 mm x 140 mm ( 10張裝)
|
dia = 刀柄直徑, L = 刀具長度, W = 刀尖寬度
*4 要使用固定夾頭(ZC-E436)
*5 要使用夾頭(ZC-23-6)
|
名稱
|
型號
|
說明
|
|
旋轉軸單元
|
ZCL-40A |
如上 |
| 3D 掃描探針單元 |
ZSC-1 |
如上 |
|
旋轉主軸
|
ZS-40 |
|
| 集塵盒 |
ZDX-40 |
669 (W) x 769 (D) x 97 (H) mm |
|
| |
|
