Roland EGX-350桌上型雕刻機,讓您可以輕鬆地擴展業務,豐富您的個性化產品線。EGX-350可以快速雕刻各式各樣的材料,包括塑膠,壓克力,鋁,黃銅,不銹鋼及木材等..非常容易的使用及製作出各種圖形及精密文字。
隨機的Roland EngraveStudio軟體,提供先進的功能,包括全新的V-Carving模式，使製作出的成品有手工雕刻的質感以及可以讓您在雕刻前先預覽雕刻結果的雕刻模擬功能,避免錯誤的製作,以節省時間和材料的浪費。
|
| |
|
操作簡單
|
|
（１）Roland EGX-350使用USB線和電腦連接，所以非常易於安裝和操作。
（２）內建線控式的控制面板，可以很容易的操控EGX-350。
（３）內建雕刻深度調節器，當材料表面些微不平整時，刀頭可隨材料表面雕刻。
（４）主軸馬達使用無碳刷直流馬達，可長時間執行加工。
|
| |
| 高精度的品質 |
|
Roland EGX - 350可大幅降低加工時過多的移動和震動，所以可製作出清晰精細的文字和圖形。
|
| |
 |
| |
| 成品集 |
| |

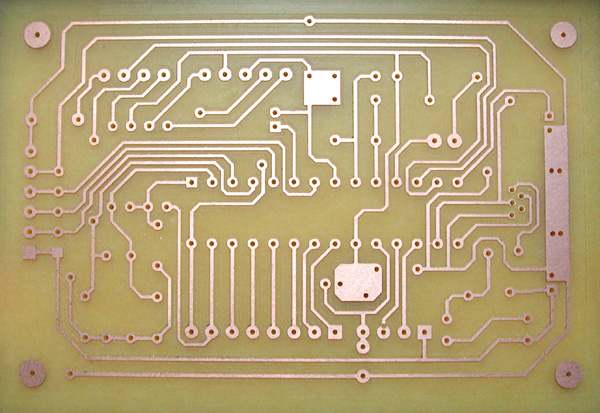

| 電路板（ＰＣＢ） |
 |
|
|

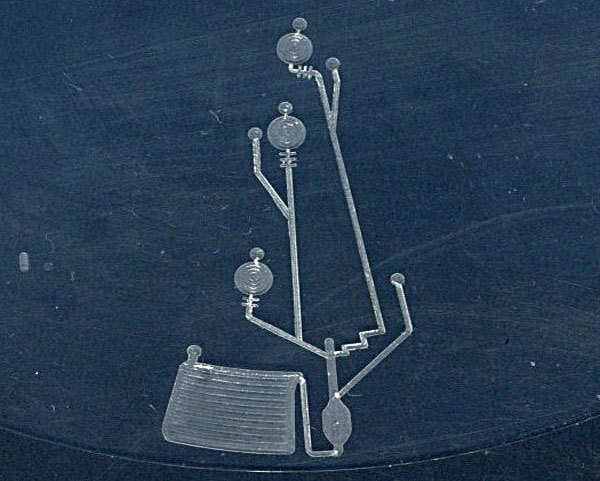

| 微流道 |
 |
|
|
|

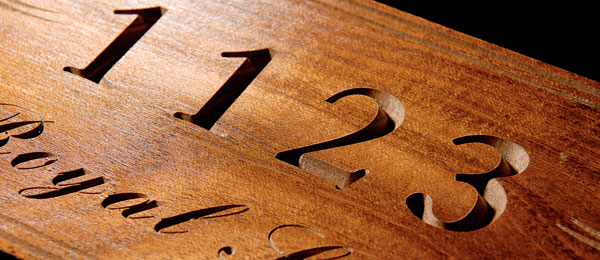

V-Carving
|
 |
|
|
|

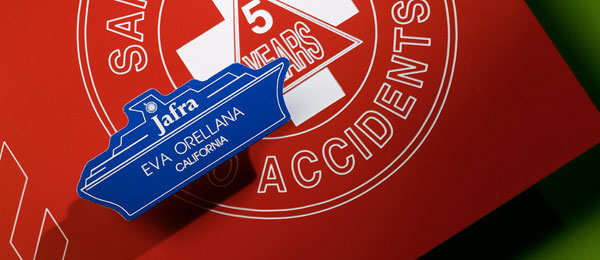

雙色板
|
 |
|
|
|

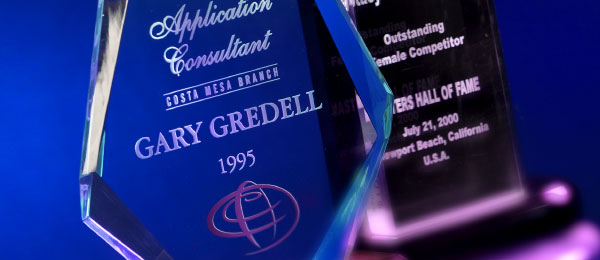

壓克力製品
|
 |
|
|
|

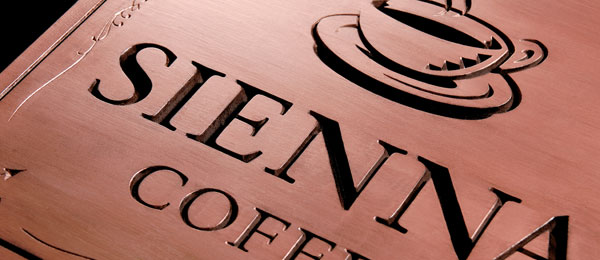

木質標示牌
|
 |
|
|
|

|
|
|
|

|
|
|
|

|
| |
| Roland EngraveStudio軟體 |
|
Roland EngraveStudio提供了多種雕刻深度的設定，可以讓製作的成品有手工雕刻的質感。 雕刻模擬功能可以預覽雕刻的結果,可避免材料及時間的浪費。 Roland EngraveStudio可輸入Adobe Illustrator (在輸入Adobe Illustrator檔案到Roland EngraveStudio前，建議將轉向量圖形及文字轉換成曲線,並取消填滿圖樣和/或顏色,然後儲存成ai或eps格式)和CorelDraw (支援ai (8.0版本)及eps (3.0版本) 的檔案格式)。
Roland EngraveStudio軟體相容於Windows 2000/XP/Vista作業系統
|
 |
|
 |
|
|
各種不同的字體的文字雕刻
|
|
|
|
|
 |
| |
|
| 項目 |
說明 |
工作台尺寸
|
305 (W) x 230 (D) mm |
XYZ -軸行程
|
305 (X) x 230 (Y) x 40 (Z) mm |
XYZ
-軸驅動系統
|
步進馬達， 3軸同時控制 |
|
運轉速度
|
X軸和Y軸： 0.1～60 mm/秒
Z軸：
0.1～30 mm/秒
|
軟體精度
|
0.01 mm/step or 0.025 mm/step |
|
機器精度
|
X軸和Y軸： 0.0025 mm/step
Z軸: 0.00125 mm/step
|
|
主軸馬達
|
無刷直流馬達，最大50 W
|
主軸轉速
|
5,000～20,000轉 (rpm) |
刀具夾頭
|
直接夾刀具或用夾頭夾刀具
|
可承載工件厚度
|
最大 40 mm ,使用浮動刀頭時最大 38 mm
|
|
連接埠
|
USB 或 serial (RS-232C) |
| 控制碼 |
RML-1 |
| 電源 |
AC 100~120 V ±10%, 1.3 A, 50/60 Hz
或 AC 220~240 V ±10%, 0.6 A, 50/60 Hz |
消耗功率
|
122 W |
| 噪音 |
待機：低於 40 dB (A)
無負載運轉：低於60 dB (A)
(符合 ISO7779 標準)
|
| 尺寸 |
616 (W) x 591 (D) x 393 (H) mm |
重量
|
34 公斤 |
| 環境 |
溫度： 5 ～ 40°C
濕度： 35 ～ 80 ％ (無水氣凝結)
|

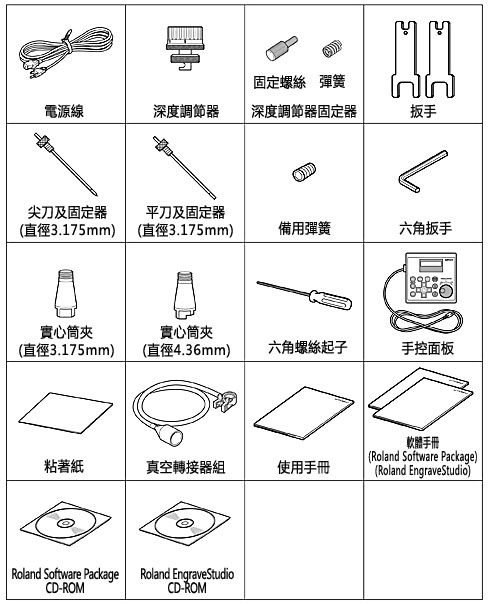

| 配件 |
|
| Roland
EngraveStudio™ 系統要求 |
| 作業系統 |
Windows Vista™
(32-bit), Windows® XP, or Windows® 2000 |
| CPU中央處理器 |
Pentium® III, 1
GHz 或更快 |
| RAM |
Windows Vista ： 512 MB或更多
Windows XP/2000 ： 256 MB或更多 |
|
 |
| |
| 中心夾具 |
 |
ZV-23C
使用夾具時可使用的平面材料尺寸：
152mm(X) x 148mm (Y), and 35mm
(H)
使用夾具時可使用的圓柱材料尺寸：
90mm(X) x
146mm(Y)及最大厚度 20mm
|
| T型槽台 |
 |
ZTT-35
台面尺寸：
305mm(X) x 230mm(Y)
工作台尺寸：
355mm(W) x 230mm(D) x
40mm(H)
|
| 真空台 |
 |
ZV-23A
台面尺寸：
305mm(X) x 230mm(Y)
使用真空台時可使用材料最大厚度：35mm
|
|
| |
| 項目 |
型號 |
說明 |
Engraving cutters
(用在塑類材料)
|
ZEC-A2013
|
Cemented carbide dia. = 3.175 x 114 (L) x 0.127 (W) |
ZEC-A2025
|
Cemented carbide dia. = 3.175 x 114 (L) x 0.254 (W) |
ZEC-A2051
|
Cemented carbide dia. = 3.175 x 114 (L) x 0.508 (W) |
ZEC-A2076
|
Cemented carbide dia. = 3.175 x 114 (L) x 0.762 (W) |
ZEC-A4013
|
Cemented carbide dia. = 4.36 x 165 (L) x 0.127 (W) |
ZEC-A4025
|
Cemented carbide dia. = 4.36 x 165 (L) x 0.254 (W) |
ZEC-A4051
|
Cemented carbide dia. = 4.36 x 165 (L) x 0.508 (W) |
ZEC-A4076
|
Cemented carbide dia. = 4.36 x 165 (L) x 0.762 (W) |
|
Engraving cutters
(用在鋁或銅材料)
|
ZEC-A2013-BAL |
Cemented carbide dia. = 3.175 x 114 (L) x 0.13 (W) |
| ZEC-A2025-BAL |
Cemented carbide dia. = 3.175 x 114 (L) x 0.25 (W) |
ZEC-A4013-BAL
|
Cemented carbide dia. = 4.36 x 165 (L) x 0.13 (W) |
ZEC-A4025-BAL
|
Cemented carbide dia. = 4.36 x 165 (L) x 0.25 (W) |
|
Parallel engraving
cutters (用在塑類材料)
|
ZEC-A2150
|
Cemented carbide dia. = 3.175 x 114 (L) x 1.52 (W) |
| ZEC-A2190 |
Cemented carbide dia. = 3.175 x 114 (L) x 1.91 (W) |
ZEC-A2230
|
Cemented carbide dia. = 3.175 x 114 (L) x 2.29 (W) |
| ZEC-A2320 |
Cemented carbide dia. = 3.175 x 114 (L) x 3.175 (W) |
| ZEC-A4150 |
Cemented carbide dia. = 4.36 x 165 (L) x 1.52 (W) |
| ZEC-A4190 |
Cemented carbide dia. = 4.36 x 165 (L) x 1.91 (W) |
ZEC-A4230
|
Cemented carbide dia. = 4.36 x 165 (L) x 2.29 (W) |
ZEC-A4320
|
Cemented carbide dia. = 4.36 x 165 (L) x 3.175 (W) |
ZEC-A4380
|
Cemented carbide dia. = 4.36 x 165 (L) x 3.81 (W) |
ZEC-A4430
|
Cemented carbide dia. = 4.36 x 165 (L) x 4.34 (W) |
|
Quarter round
cutters (用在塑類材料)
|
ZEC-A2013-QR |
Cemented carbide dia. = 3.175 x 114 (L) x 0.13 (W) |
| ZEC-A2025-QR |
Cemented carbide dia. = 3.175 x 114 (L) x 0.25 (W) |
| ZEC-A4013-QR |
Cemented carbide dia. = 4.36 x 165 (L) x 0.13 (W) |
ZEC-A4025-QR
|
Cemented carbide dia. = 4.36 x 165 (L) x 0.25 (W) |
| dia = 刀柄徑, L = 刀長, W = 刀尖寬度, 單位
= mm |
| 項目 |
型號 |
說明 |
鑽石雕刻刀
|
ZDC-A2000
|
Diamond dia. = 3.175 x 127 (L) |
ZDC-A4000
|
Diamond dia. = 4.36 x 178 (L),
只能用 ZC-E436
筒夾 |
平刀
|
ZHS-100 |
High speed steel dia. = 1 3 (l) x 6 (d) x 50 (L) x 2NT |
| ZHS-200 |
High speed steel dia. = 2 6 (l) x 6 (d) x 50 (L) x 2NT |
ZHS-300
|
High speed steel dia. = 3 10 (l) x 6 (d) x 50 (L) x 2NT |
ZHS-400
|
High speed steel dia. = 4 12 (l) x 6 (d) x 50 (L) x 2NT |
| ZHS-500 |
High speed steel dia. = 5 15 (l) x 6 (d) x 55 (L) x 2NT |
| ZHS-600 |
High speed steel dia. = 6 15 (l) x 6 (d) x 55 (L) x 2NT |
| 球刀 |
ZCB-150
|
Cemented carbide R1.5 25 (l) x 2.4 (Lc) x 65 (L) x 6 (d) x 2NT |
ZCB-200
|
Cemented carbide R2 25 (l) x 3.2 (Lc) x 70 (L) x 6 (d) x 2NT |
| ZCB-300 |
Cemented carbide R3 30 (l) x 4.8 (Lc) x 80 (L) x 6 (d) x
2NT |
|
dia =刀刃徑, R = 刀刃導角半徑, l = 刀刃長度, Lc = 刀尖寬度,
L = 刀長, d = 刀柄徑, NT = 刀刃數量, 單位 = mm
|
| 項目 |
型號 |
說明 |
|
端銑刀用筒夾
|
ZC-23
|
刀柄徑 6 mm, 5 mm, 4 mm, 3 mm 筒夾各一個
|
ZC-23-3
|
刀柄徑 3 mm 筒夾一個
|
| ZC-23-4 |
刀柄徑 4 mm 筒夾一個
|
| ZC-23-6 |
刀柄徑 6 mm 筒夾一個
|
ZC-23-3175
|
刀柄徑 3.175 mm 筒夾一個
|
ZC-23-6.35
|
刀柄徑 6.35 mm 筒夾一個
|
ZDC-A4000用筒夾
|
ZC-E436 |
刀柄徑 4.36 mm 筒夾一個
|
| 加工深度調節器 |
ZDN-200
|
內徑2 mm, 外徑4.2 mm, 用於文字雕刻
|
|
主軸
|
ZS-35
|
|
|
粘著紙(固定加工材料用)
|
AS-10 |
210 mm x 140 mm (8-1/4 in. x 5-1/2 in.), 10 張 |
|
| |
| |
|
|
|
| |
|
|
